貼片電阻是金屬材料玻璃釉電阻中的一種。是把金屬粉末和玻璃釉粉混和，選用油墨印刷法印在基材上制作而成的電阻。很薄的一個小方片，體型小、耐濕冷、耐熱、溫度系數小，特別適合如今自動化裝配的年代。我之前也有體會過自動貼片機，刷一下幾下，十秒上下功夫，一塊電路板上已經鋪滿大大小小各種各樣電子器件，又快又方便。一般電阻器是依靠色盤來識別電阻值，貼片電阻通過什么來識別電阻值呢？

中國貼片電阻的命名方法有兩種：5%測量精度命名法（比如RS-05K102JT）和1%測量精度命名法（比如RS-05K1002FT）

R—表明電阻器

S—表明輸出功率：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05—表明規格(英尺)：02表明0402、03表明0603、05表明0805、06表明1206、1210表明1210、1812表明1812、10表明2010、12表明2512。

貼片電阻封裝尺寸表

英制封裝體積	公制封裝體積	長（L）（mm）	寬（W）（mm）	高（mm）	a（mm）	b（mm）
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	0.10±0.05	0.15±0.05
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	0.20±0.10	0.25±0.10
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	0.30±0.20	0.30±0.20
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10	0.40±0.20	0.40±0.20
1206	3216	3.20±0.20	1.60±0.10	0.55±0.10	0.50±0.20	0.50±0.20
1210	3225	3.20±0.20	0.50±0.20	0.55±0.10	0.50±0.20	0.50±0.20
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	0.50±0.20	0.50±0.20
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.60±0.20	0.60±0.20
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.60±0.20	0.60±0.20

K—表明溫度系數達100PPM。

102是5%精度電阻值表達方式：前2位表明有效位數，第三位表明一共有多少個零，基本上單位為Ω，102=1000Ω=1KΩ。

1002是1%電阻值表達方式：前三位表明有效位數，第四位表明一共有多少個零，基本上單位為Ω，1002=10000Ω=10KΩ。

J—表明精度為5%、F——表明精度為1%。

T—表明編帶外包裝。

貼片電阻電阻值誤差精度有±1%、±2%、±5%、±10%精度，基本用最多的是±1%和±5%。

但是我們一般能看到的貼片電阻表面可沒包裝印刷這么長的數字和字母，一般只有3-4個數據或英文字母來描述，我們都是靠這種數據或英文字母才可以識別此貼片式電阻的阻值，實際讀數方法如下所示。

1、E-24標明方式

E-24標明法有兩位有效數字，可用誤差精度為±2%（-G），±5%（-J），±10%（-K）的貼片電阻。

一般10歐母之上最常見的電阻阻值用三個數字表明，前兩個數字代表有效位數，最后一位數字代表有效位數后“0”的總數。例如103表明10000Ω，其實就是10kΩ。

小于10歐母的電阻器的標明用R意味著單位是歐母的電阻器小數位，用m意味著單位是毫歐母的電阻器小數位，英文字母部位表明小數位所在位置。例如“2R1”表明2.1Ω，“R05”表明0.05歐母，“4m7”表明4.7mΩ。

2、E-96標明方式

E-96標明法有三位有效位數，可用誤差精度為±1%（-F）的貼片電阻。

實際標明方法和以上E-24方式一樣，只不過是前三位表明有效位數，最后一位仍然表明有效位數后“0”的總數。例如“1502”表明15000Ω，即15kΩ。

小于10歐母的電阻器的標明用R意味著單位是歐母的電阻器小數位，用m意味著單位是毫歐母的電阻器小數位，英文字母部位表明小數位所在位置。例如“1R00”表明1.00Ω，“R200”表明0.200Ω，4.7mΩ乃是用“4m70”表明。

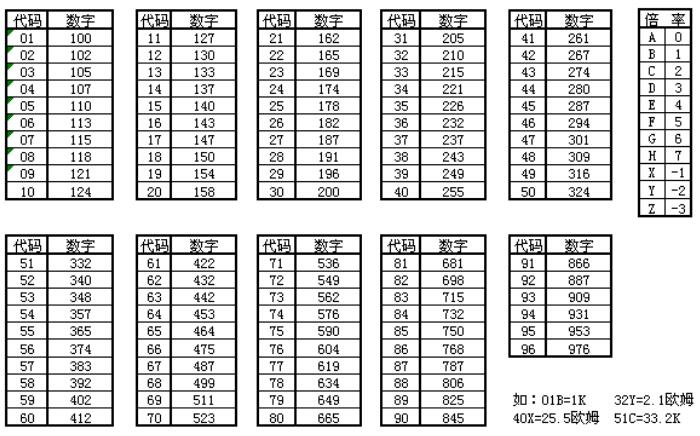

與E-24標明法不一樣的是，E-96還有一種MulTIplierCode標注法：由兩個數據加一位字母表示，前二位數字意思實數的編碼，具體數值可以從MulTIplierCode表中搜索，最后一位字母代表指數編碼，具體數值還是要從MulTIplierCode表中搜索。
